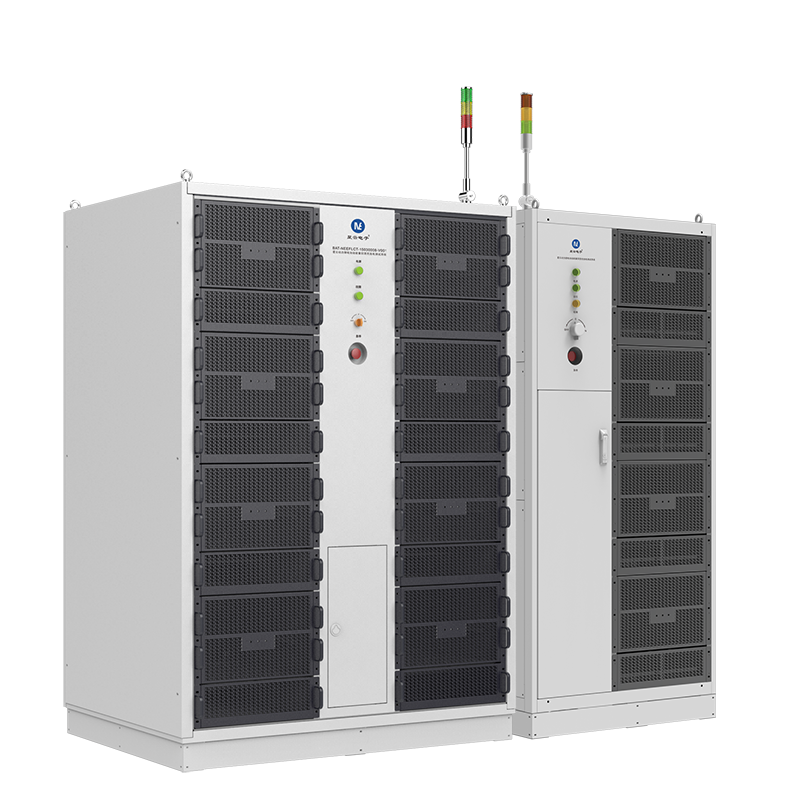

動力電池模組充放電測試系統
一款性能穩定、測試精度超高、擁有極速響應速度的鋰電池充放電測試系統，設計有4CH和8CH版本，可滿足高端乘用車電池供應商、大功率電動叉車/卡車電池供應商、儲能電池廠商等客戶群體的測試需求。
應用場景
-
新能源汽車 -
電動叉車 -
電動卡車 -
儲能電池 -
研發機構
權威認證 實力見證
高效省電
單向充放電效率高達90%
高效省電為用戶降本增效
高效省電為用戶降本增效
萬分之一超高精度
電流精度：0.01%F.S.
電壓精度：0.01%F.S.
電壓精度：0.01%F.S.
1ms電流響應
1ms快速電流響應
適合各種高速動態測試
適合各種高速動態測試
24小時脫機運行
高性能中機位
支持脫機運行24小時
支持脫機運行24小時
運用十二相交錯并聯技術
確保0.01%F.S.高精度測試
確保0.01%F.S.高精度測試
系統運用了十二相交錯并聯技術，可有效地抑制電流輸出紋波，降低了功率器件的耐受應力，保證了設備能長時間的穩定高精度輸出。
? 電流精度：0.01%F.S. （15℃-35℃）
? 電流精度：0.01%F.S. （15℃-35℃）
? 電流精度：0.01%F.S. （15℃-35℃）
? 電流精度：0.01%F.S. （15℃-35℃）
-
1ms快速電流響應
適合各種高速動態測試融合全高頻化電源技術，依托全高頻隔離式AC/DC與DC/DC，電流響應速度最快可達1ms。

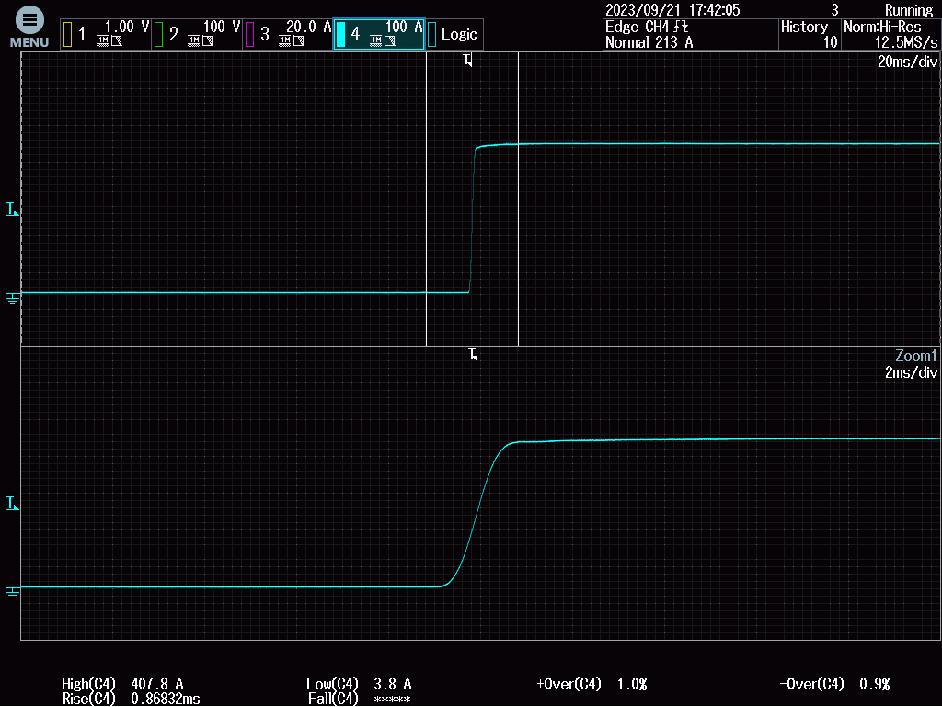

? 電流響應時間 ≤1ms 10%~90%

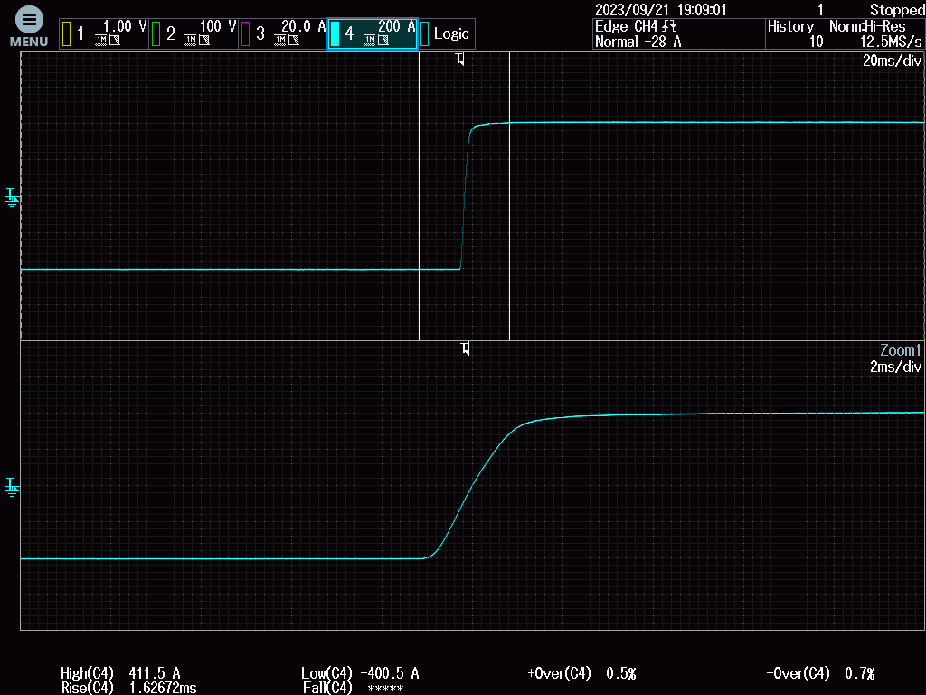

? 電流切換時間 ≤2ms -90%~90% -

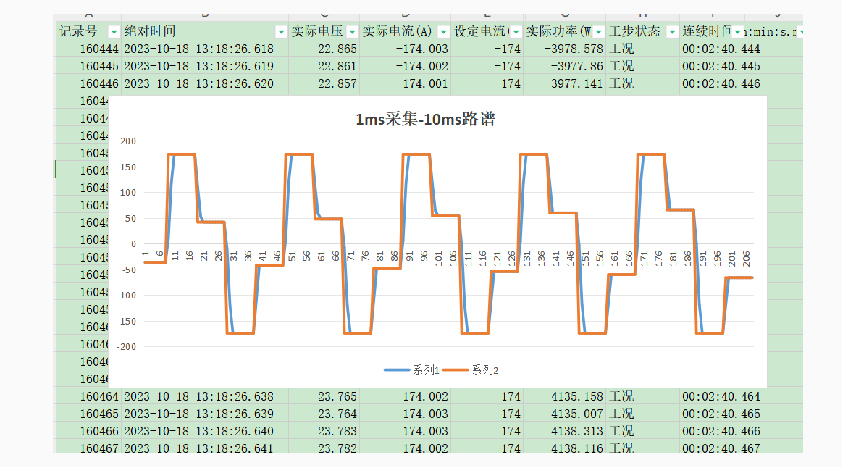

10ms路譜測試、1ms數據采樣

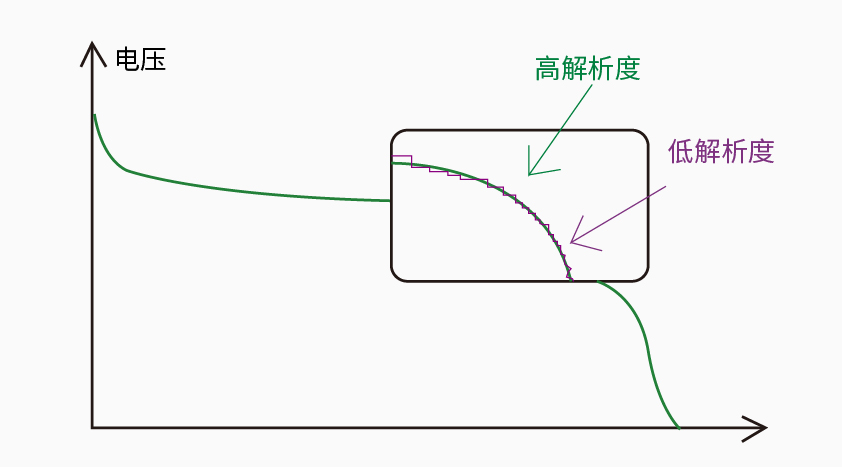

精準捕捉電池參數變化瞬時信號可精確捕捉電池參數快速變化的瞬時信號，展現波形細節，更加全面地展示了電池性能的變化，從而得到更為可靠的測試結果。
? 1ms采集速率無時間限制
? 10ms電流路譜合格率100%
? 絕對值（設定值-實際值）＜0.05%F.S. -

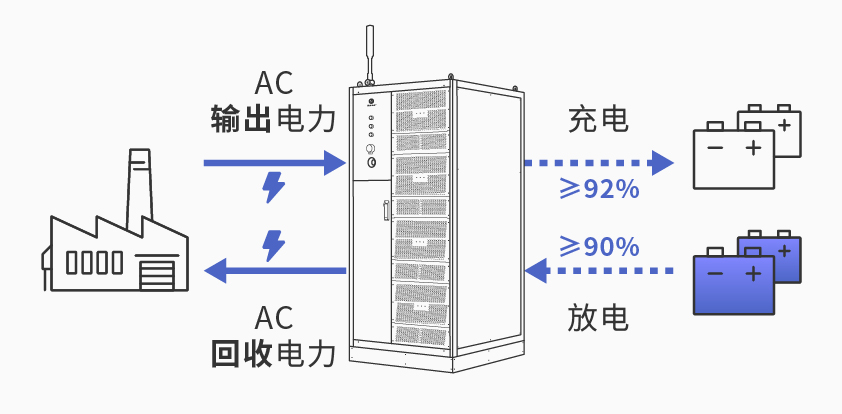

單向充放電效率高達90%
高效省電為用戶降本增效設備內部綜合效率高達90%，電網諧波小、輸出精度高，長期運行使用，將為客戶節省大量電費支付，起到降本增效的效果。
基礎參數
-
產品型號BAT-NEEFLCT-150400S-V003
-
通道數4CH/8CH
-
能耗方式能量回饋式
-
IP等級IP21
-
電池側電壓5V~150V
-
電池側電流±300A?/?±400A
-
DC側通道數每機柜通道數16CH（Max)
-
通道功率45kW(MAX)/40kW/30kW/20kW/10kW(可選配）
-
輸入電壓380VAC±15% ,頻率50Hz/60Hz ±3Hz
-
整機輸出功率80KW\75kW\60KW\45KW\30KW\15KW（可選配）
-
電壓精度≤±0.01%?F.S. (15-35℃）
-
通道數4CH/8CH
-
電壓精度≤±0.01%?F.S. (15-35℃）
-
電流精度≤±0.01%?F.S. (15-35℃）
-
電流響應時間≤1ms 10%~90%
-
電流切換響應時間≤2ms -90%~90%
-
充放電轉換效率≥90%
-
溫度采集支持多路溫度采集
范圍：-40℃-120℃、-40-+200℃
